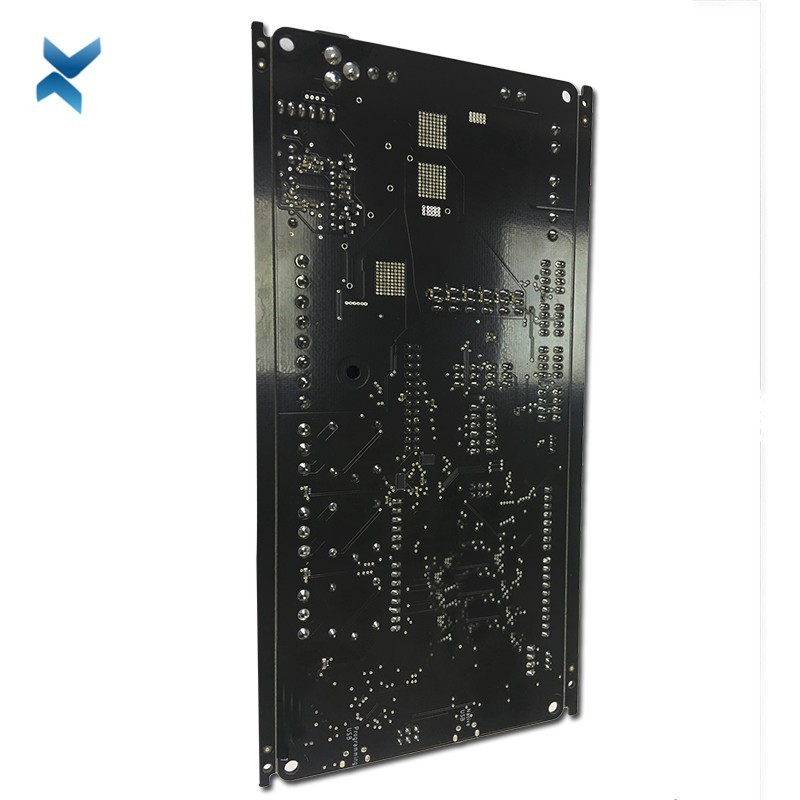

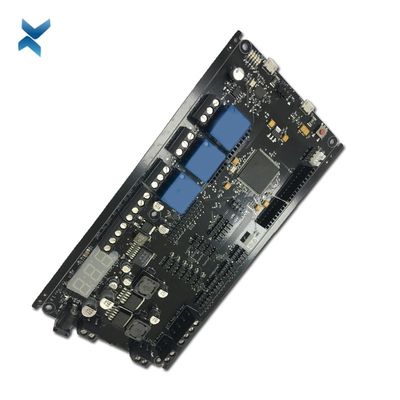

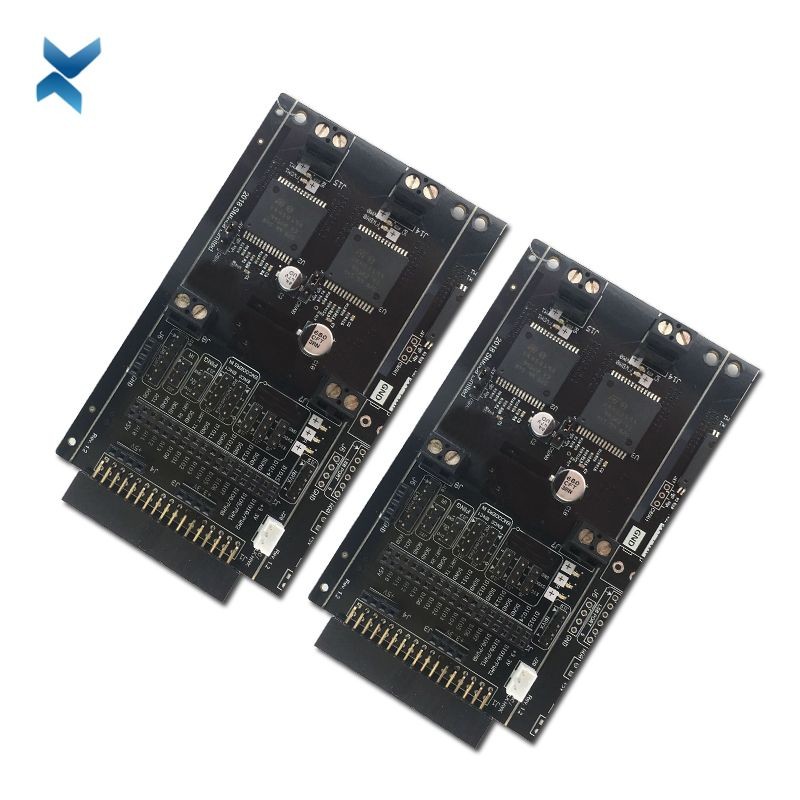

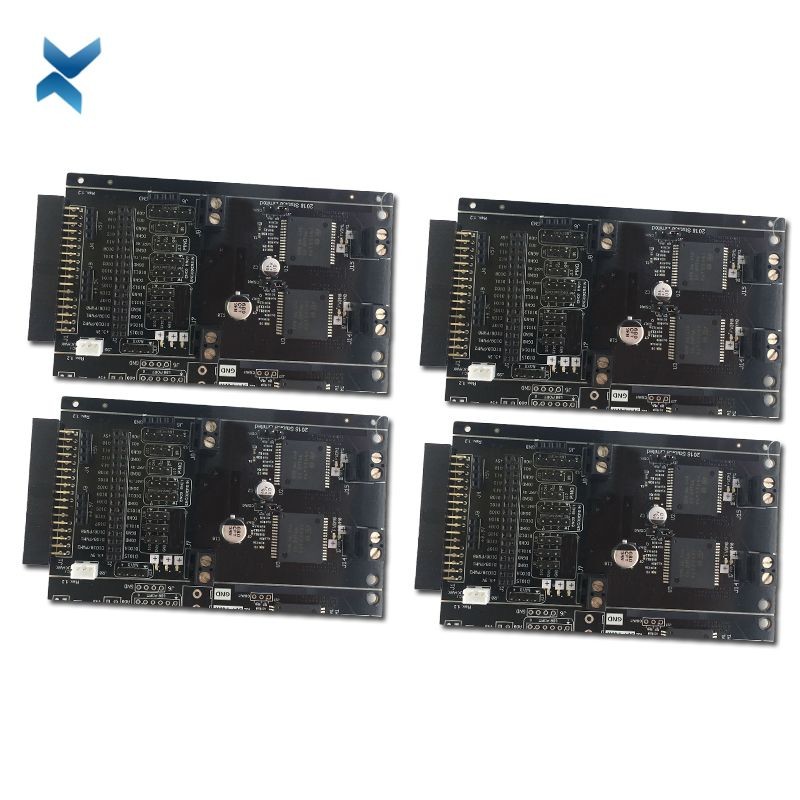

Assemblea a più strati del PWB del circuito PCBA per il bordo di elettronica

A più strati su ordinazione del circuito della stampa della fabbrica del PWB PCBA tutte le progettazione e fabbricazione dell'Assemblea di vendita del PWB

Parte 1: Che cosa è un PCBA?
L'Assemblea del circuito stampato è un termine che si riferisce ai circuiti montati con i componenti elettronici come i condensatori, le resistenze e IC (circuito integrato). Un PCBA può essere un semi-prodotto di qualche cosa, da una luce del LED ad un camion elettronico. L'integrazione di PCBAs è il sistema di un prodotto elettrico complesso. Quando PCBAs è installato con le recinzioni, si trasformano in in configurazioni o in prodotti finiti della scatola.

Per assicurare che il collegamento funzioni adeguatamente, i materiali sono saldati o inseriti in un circuito in bianco ed hanno ispezionato per verificare la loro prestazione.
Un PWB nudo consiste di uno strato costituito da un materiale isolante, da una stagnola di rame e da un rivestimento per proteggere il rame da corrosione. Mentre un PCBA è montato con tutti i componenti elettronici montati.
Al giorno d'oggi, quasi tutte le componenti possono essere di superficie montate sui circuiti. la tecnologia del Attraverso-foro è ancora in uso ma sempre meno in assemblea del PWB.
Parte 2: Come ottenere un PCBA su ordinazione
In questa sezione, daremo un'occhiata a come creare un PCBA su ordinazione.
Step1. Il primo punto nella progettazione del PWB su ordinazione è nel creare una vista schematica.
La componente richiesta è disposta su una tela ed i loro perni sono collegati con le linee che rappresentano i collegamenti elettrici. Le componenti sono prese solitamente da una biblioteca componente che è una parte del software di progettazione.
Ci possono essere le variazioni multiple delle stesse componenti secondo il tipo di pacchetto che è per esempio pacchetto in-linea doppio usato o un chip superficie-montato. I pacchetti possono sembrare gli stessi nella vista schematica ma sono molto differenti nella vista della disposizione dove il bordo realmente è progettato.
Oltre alle componenti ed ai loro collegamenti elettrici, il potere ed i segnali a terra inoltre sono necessario. Inoltre, i connettori devono essere disposti sul PWB per fare un posto per potere e terra. Il bordo inoltre è tenuto ad essere collegato ai dispositivi esterni quali i potenziometri ed il LED ecc.
