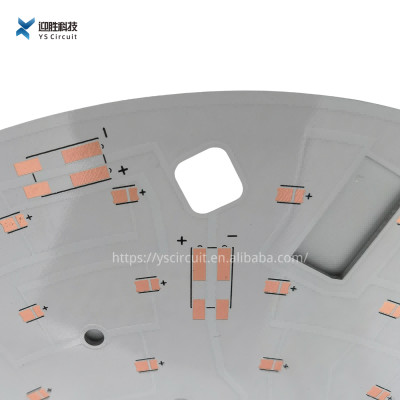

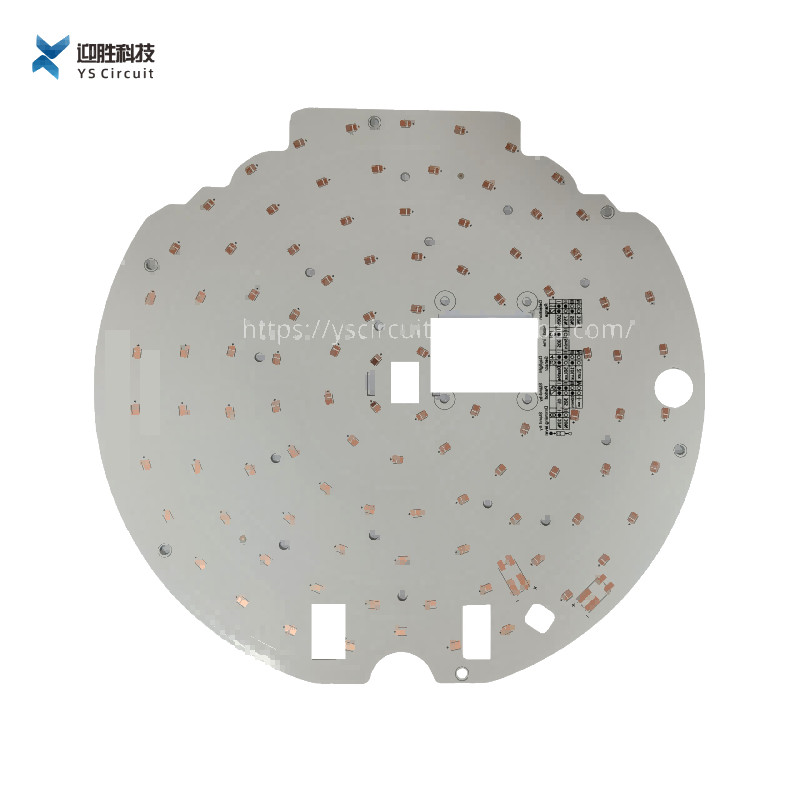

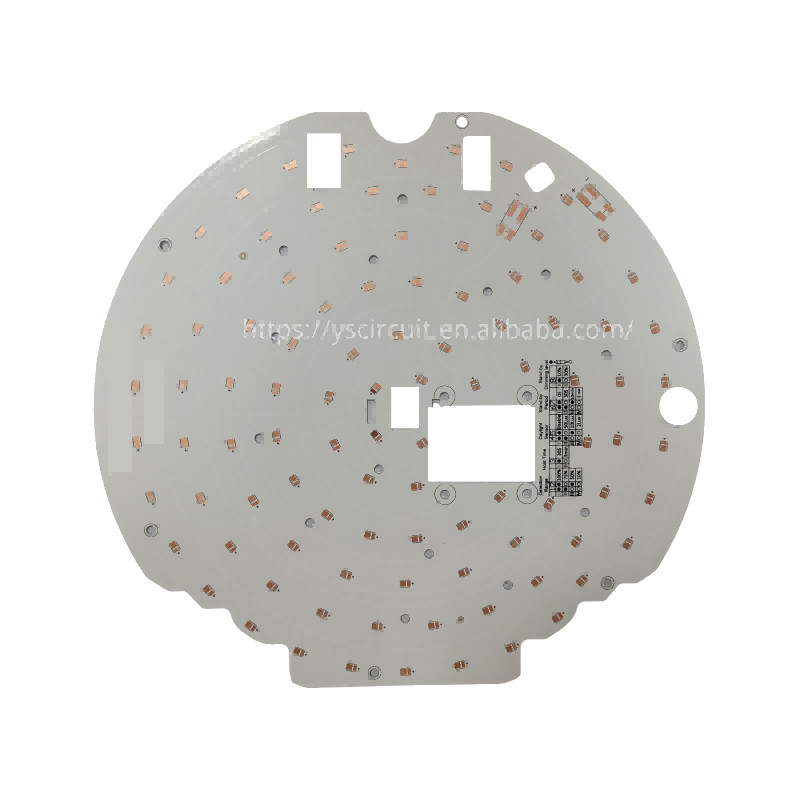

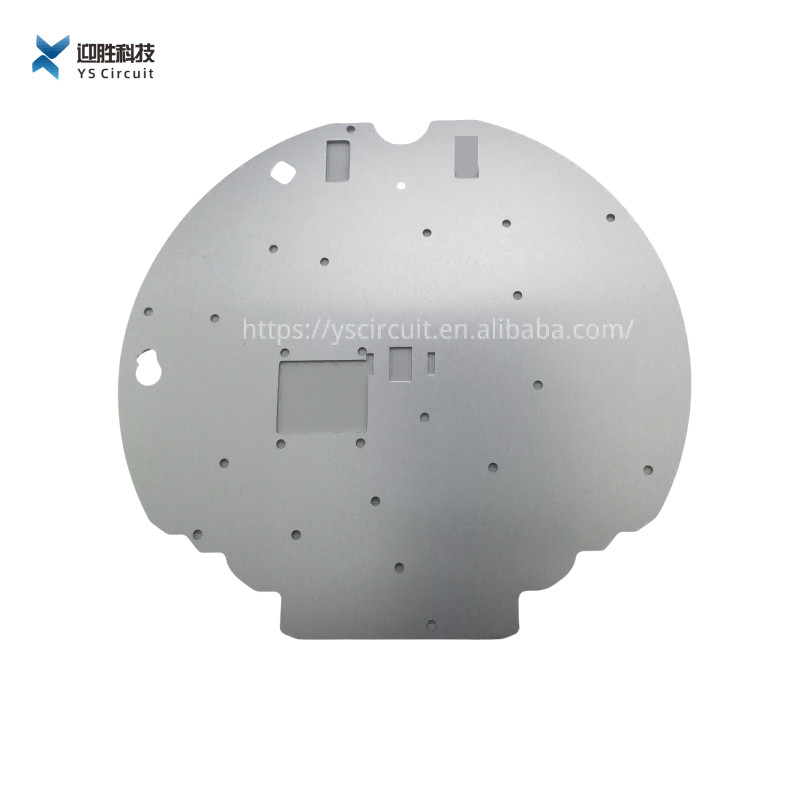

Circuito della lampadina dello spazio in bianco LED, PWB di alluminio del bordo per elettronico

Il PWB principale progetta il PWB per il cliente di alluminio dello spazio in bianco principale Smd del circuito della lampadina

Che cosa è PWB di alluminio?

Un PWB di alluminio ha una simile disposizione al PWB normale. Ha uno strato o gli strati di rame, maschera della lega per saldatura e silkscreen stratificato sopra.

Invece di avere una vetroresina o un substrato di plastica, sebbene, un circuito di alluminio abbia un substrato del metallo.

Questa base pricipalmente contiene una combinazione di alluminio.

Il centro del metallo può essere fatto di interamente metallo o avere una combinazione di vetroresina e di alluminio.

PCBs di alluminio è tipicamente singolo parteggiato, ma può essere doppio parteggiato pure.

Mulilayer PCBs di alluminio è altamente difficile da fabbricare.

I bordi di alluminio ottengono la maggior parte del uso in LED ed alimentano la conversione dell'elettronica. La luce intensa prodotta dal LED crea gli alti livelli del calore, che l'alluminio dirige a partire dalle componenti. Un PWB di alluminio estende la durata della vita di un dispositivo del LED e fornisce la più stabilità. Potete trovare i substrati di alluminio nelle iluminazioni pubbliche, nelle luci di arresto e nell'illuminazione della famiglia. Permettono che i convertitori di potere cambino le correnti e regolino l'elettronica. I creatori in molte altre industrie inoltre trovano l'uso in circuiti di alluminio, ma non li implementano come spesso.

Prestazione del PWB di alluminio

1. Dissipazione termica

I substrati comuni del PWB, quale FR4, CEM3 sono poveri conduttori del termale.

Se il calore delle attrezzature elettroniche non può distribuirsi a tempo, provocherà il guasto ad alta temperatura dei componenti elettronici.

I substrati di alluminio possono risolvere questo problema termico della dissipazione.

2. Espansione termica

Il PWB di alluminio del substrato può efficacemente risolvere il problema termico della dissipazione, di modo che il problema di contrazione e di espansione termica delle componenti sui circuiti stampato con differenti sostanze può essere attenuato, che migliora la durevolezza e l'affidabilità di intera macchina e di attrezzature elettroniche.

In particolare, il substrato di alluminio può risolvere i problemi di espansione termica e di contrazione di SMT (tecnologia di superficie del supporto).

Il PWB di alluminio è uno del centro PCBs del metallo più ampiamente usato, anche chiamato come PWB di MC, substrato rivestito d'alluminio e o isolato del metallo, ecc.

La struttura bassa del PWB di alluminio ha non non molto differente dall'altro PCBs.

Una tal costruzione rende al circuito un isolante elettrico eccellente e un conduttore termico

CHE COSA È UN PWB DI ALLUMINIO?

Un PWB consiste generalmente di tre strati. Uno strato di rame conduttivo alla cima, uno strato dielettrico nel fratempo e uno strato di un substrato al fondo. PCBs standard ha uno strato del substrato fatto di vetroresina, ceramico, dei polimeri, o di qualunque altro centro del metalloide. Un'ampia quantità di PCBs usa FR-4 come il substrato.

PCBs di alluminio usa un substrato di alluminio. Invece di FR-4 standard come il materiale del substrato.

Strato del rame del circuito

Questo strato trasmette i segnali sopra l'intero bordo del PWB.

Il movimento delle particelle fatte pagare genera il calore.

Questo calore è trasferito al substrato di alluminio. Quale lo dissipa efficientemente.

Strato isolante

Questo strato inoltre è conosciuto come lo strato dielettrico.

È fatto dei materiali che sono poveri conduttori dell'elettricità.

Assorbe il calore generato nello strato di cui sopra. E trasferiscalo al substrato di alluminio sotto.

Substrato

Il substrato funge da fondamento per il PWB.

Tiene saldamente le componenti. Cambiando le caratteristiche del substrato, la prestazione del PWB varia.

Per esempio, un substrato rigido fornisce la forza e la durevolezza al bordo del PWB.

Mentre un substrato flessibile aprire più opzioni di progettazione.

Il substrato di alluminio è utilizzato alle nelle applicazioni basate a elettronica di potere dove l'alta dissipazione termica è richiesta.

dovuto la sua buona conducibilità termica, tiene il calore a partire dai componenti elettronici vitali. Così assicurando danno minimo del circuito.

PCBs DI ALLUMINIO MANIFATTURIERO a YScircuit

YScircuit è uno dei produttori più fini di PCBs di alluminio.

Per aumentare la prestazione globale del prodotto, forniscono uno strato placcato termico al PWB di alluminio.

Dissipa il calore in un modo altamente efficiente. Per alto potere e tolleranza stretta ha basato le applicazioni che il PWB di appoggio di alluminio è la scelta perfetta fra i creatori del progetto.

Tenendo conto dei parametri come il coefficiente di espansione termica, di conducibilità termica, di forza, di durezza, di peso e di costo. Il piatto di alluminio è una scelta ideale per il vostro progetto. Potete modificare il vostro substrato del PWB. PCBWay offre i piatti di alluminio differenti come 6061, 5052, 1060 e molto.

VANTAGGI DEL PWB DI ALLUMINIO

1. La capacità di dissipazione di calore di PCBs di alluminio è ben migliore di PCBs standard.

2. PCBs di alluminio fornisce più forza e durevolezza. Rispetto aa PCBs ceramico e basato a vetroresina.

3. Sembra ironico, ma a PCBs basato a alluminio è più leggero. Rispetto a PCBs standard.

APPLICAZIONI

1. Sono utilizzati nei dispositivi dell'alimentazione elettrica come i regolatori di commutazione, convertitore di DC/AC, regolatore dell'interruttore.

2. In moduli di potere, sono utilizzati in invertitori, in relè semi conduttori ed in ponti raddrizzatori.

3. In automobili, sono utilizzati in un regolatore, in un'accensione, in un regolatore dell'alimentazione elettrica, ecc. elettronici.
