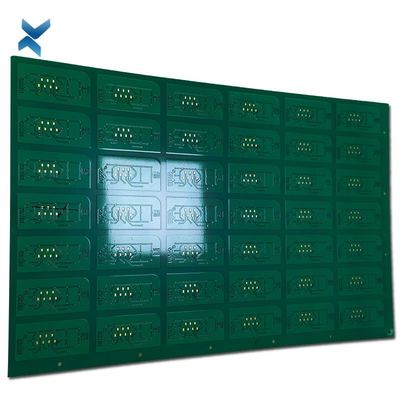

Doppio circuito a più strati parteggiato del PWB di HDI per elettronica

Luogo di origine La Cina
Marca YScircuit
Certificazione ISO9001,UL,REACH,
Numero di modello YS-0031
Quantità di ordine minimo 1
Prezzo 0.2-6$/pieces
Tempi di consegna 3-8 giorni del lavoro
Termini di pagamento L/C, T/T, Western Union, MoneyGram
Capacità di alimentazione 1580000

Contattami per campioni gratuiti e coupon.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

In caso di dubbi, forniamo assistenza online 24 ore su 24.

x
Dettagli
Nome di prodotto Circuito del PWB del centro del metallo Certificato ISO9001
Materiale di base FR-4 Interlinea minimo 0.2mm
Spessore del bordo 1.6mm Linea larghezza minima 3mi
Nome Produzione di schede PCB Numero degli strati Multilayers
Evidenziare

Circuito a più strati del PWB HDI

,

Circuito a più strati del PWB di elettronica

,

Doppio circuito parteggiato a più strati

Lasciate un messaggio
Descrizione di prodotto

Assemblea a più strati su due lati di servizio del gerber del PWB di hdi su ordinazione di elettronica

Che cosa è PCBs a più strati

Mentre PCBs a più strati può accomodare i componenti più elettronici, sono stati ampiamente usati in attuali apparecchi elettrici con le varianti che variano da quattro a dodici strati. Parecchie applicazioni.

In una pila tipica di quattro-strato su, migliorare la prestazione della compatibilità elettromagnetica (EMI), gli strati del segnale dovrebbero essere spaziati vicino agli aerei ed usare il grande centro fra il potere ed il piano di massa. L'accoppiamento stretto fra la traccia del segnale ed il piano di massa riduce spesso l'impedenza piana che più ulteriormente riduce la radiazione del comune-modo dai cavi collegati al circuito stampato.

È un tipo di PWB che viene con una combinazione di singolo PWB parteggiato e di doppio PWB parteggiato.

Caratterizza il PWB parteggiato più doppio di strati.



Come fare il lavoro a più strati di PCBs?

In una progettazione a più strati del PWB, il progettista deve dedicare uno strato ad un piano di massa ed un altro all'aereo di potere. Per PCBs solo digitale, il progettista può anche dedicare l'intero strato e se c'è spazio sullo strato alto e basso, quello di potere può essere usato per dirigere tutti i binari supplementari di potere. Gli strati di potere sono sempre in mezzo al bordo con la terra più vicino allo strato superiore. Una volta che il potere è preso la cura di sugli strati interni, lo spazio restante è disponibile per le piste del segnale che stanno dirigendo



PWB Sideplating

Sideplating è il metalization del bordo che il bordo nel PWB ha archivato.

La placcatura del bordo, il confine placcato, il contorno placcato, metallo laterale, queste parole può anche essere usata per descrivere la stessa funzione.



Fori turriti dell'ubriaco

Le dentellature sono fori metallizzati o vias situati nei bordi di un circuito stampato.

Sono le rientranze create sotto forma di fori semi-placcati sui bordi dei bordi del PWB.

Questi mezzi fori serviscono da cuscinetti progettati per creare un collegamento fra il bordo del modulo ed il bordo che sarà saldato su.



Parametri

  • Strati: PWB a più strati 10L
  • Bordo Thinkness: 2.0mm
  • Materiale di base: S1000-2 alto tg
  • Min Holes: 0.2mm
  • Linea larghezza minima/spazio: 0.25mm/0.25mm
  • Spazio minimo fra lo strato interno PTH da allineare: 0.2mm
  • Dimensione: 250.6mm×180.5mm
  • Allungamento: 10: 1
  • Trattamento di superficie: Oro duro selettivo di ENIG+
  • Caratteristiche trattate: Alto tg, Sideplating, oro duro selettivo, fori turriti dell'ubriaco
  • Applicazioni: Moduli di Wi-Fi
Panoramica fabbricante a più strati di capacità del PWB di YS
Caratteristica capacità
Conteggio di strato 3-60L
Tecnologia a più strati disponibile del PWB Attraverso il foro con il 16:1 di allungamento
sepolto e cieco via
Ibrido Materiale ad alta frequenza quale RO4350B e FR4 la miscela ecc.
Materiale ad alta velocità quale M7NE e FR4 la miscela ecc.
Spessore 0.3mm-8mm
Linea minima larghezza e spazio 0.05mm/0.05mm (2mil/2mil)
PASSO DI BGA 0.35mm
Dimensione perforata meccanica minima 0.15mm (6mil)
Allungamento per il foro diretto 10:1
Finitura superficia HASL, HASL senza piombo, ENIG, latta di immersione, OSP, argento di immersione, dito dell'oro, oro duro placcante, OSP selettivo, ENEPIG.etc.
Via opzione del materiale di riempimento Via è placcato e riempito di epossidico conduttivo o non conduttivo poi ha ricoperto e placcato sopra (VIPPO)
Rame riempito, argento riempito
Registrazione ±4mil
Maschera della lega per saldatura Bianco, nero, porpora, Matte Black, green.etc opaco.





Termine di consegna dei bordi nudi di YScircuit normalmente
² di layer/m S<1㎡ S<3㎡ S<6㎡ S<10㎡ S<13㎡ S<16㎡ S<20㎡ S<30㎡ S<40㎡ S<50㎡ S<65㎡ S<85㎡ S<100㎡
1L 4wds 6wds 7wds 7wds 9wds 9wds 10wds 10wds 10wds 12wds 14wds 15wds 16wds
2L 4wds 6wds 9wds 9wds 11wds 12wds 13wds 13wds 15wds 15wds 15wds 15wds 18wds
4L 6wds 8wds 12wds 12wds 14wds 14wds 14wds 14wds 15wds 20wds 25wds 25wds 28wds
6L 7wds 9wds 13wds 13wds 17wds 18wds 20wds 22wds 24wds 25wds 26wds 28wds 30wds
8L 9wds 12wds 15wds 18wds 20wds 20wds 22wds 24wds 26wds 27wds 28wds 30wds 30wds
10L 10wds 13wds 17wds 18wds 20wds 20wds 22wds 24wds 26wds 27wds 28wds 30wds 30wds
12L 10wds 15wds 17wds 18wds 20wds 20wds 22wds 24wds 26wds 27wds 28wds 30wds 30wds
14L 10wds 16wds 17wds 18wds 20wds 20wds 22wds 24wds 26wds 27wds 28wds 30wds 30wds
16L 10wds 16wds 17wds 18wds 20wds 20wds 22wds 24wds 26wds 27wds 28wds 30wds


30wds

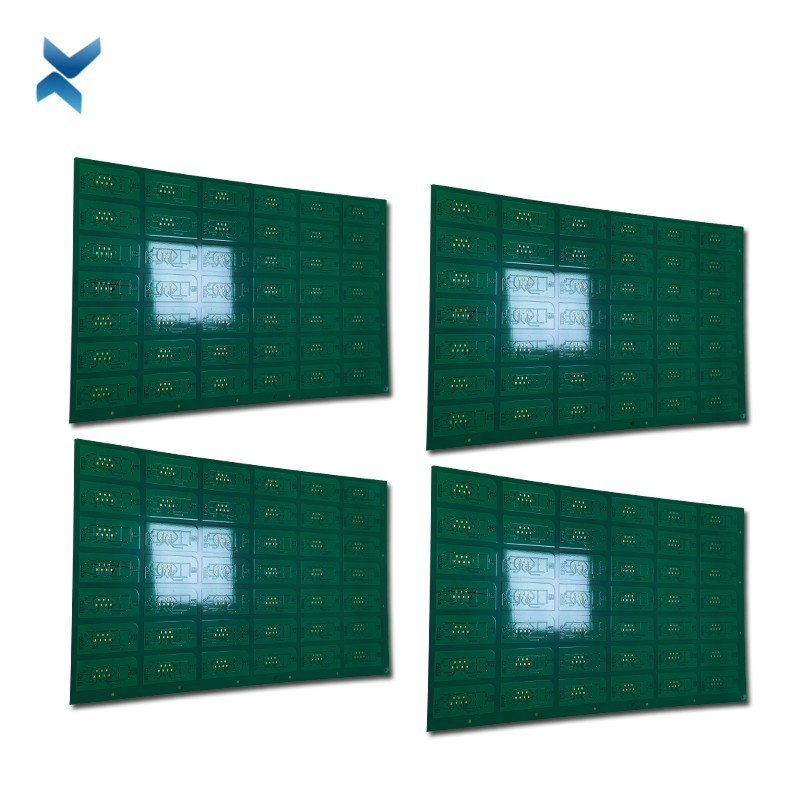

Doppio circuito a più strati parteggiato del PWB di HDI per elettronica 0

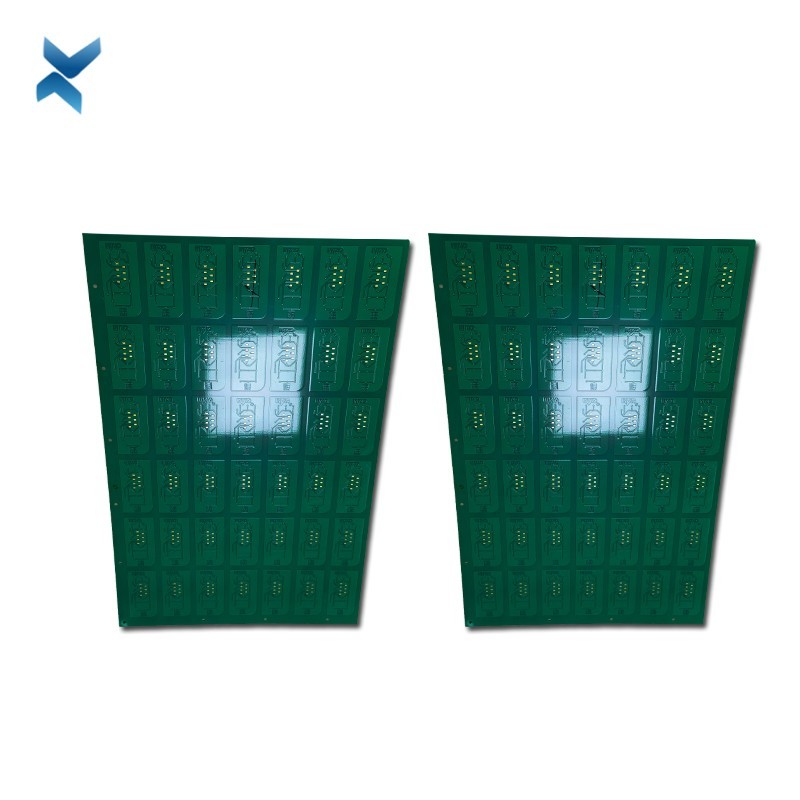

Doppio circuito a più strati parteggiato del PWB di HDI per elettronica 1

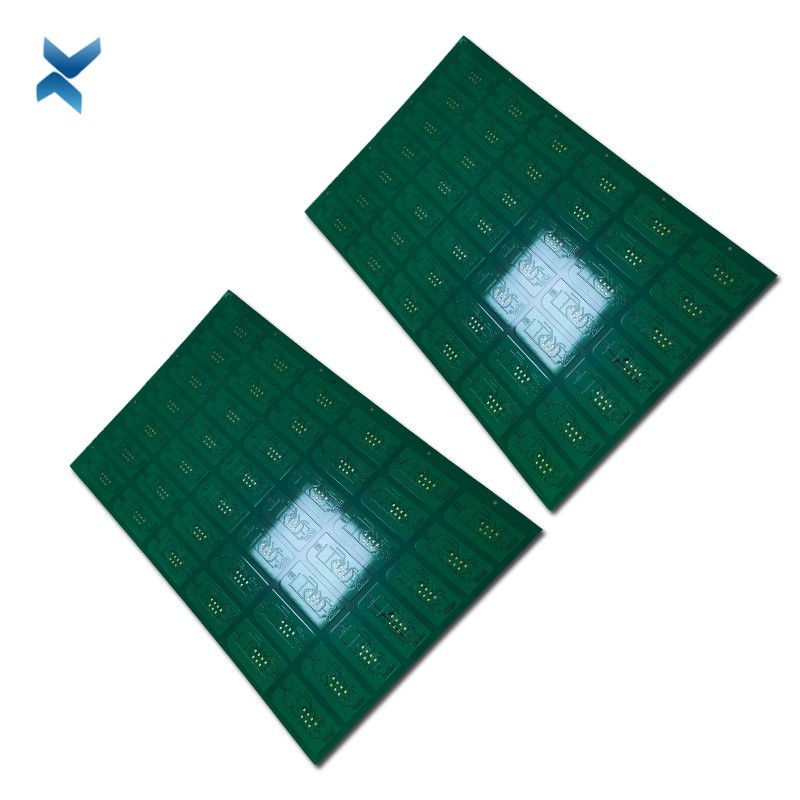

Doppio circuito a più strati parteggiato del PWB di HDI per elettronica 2

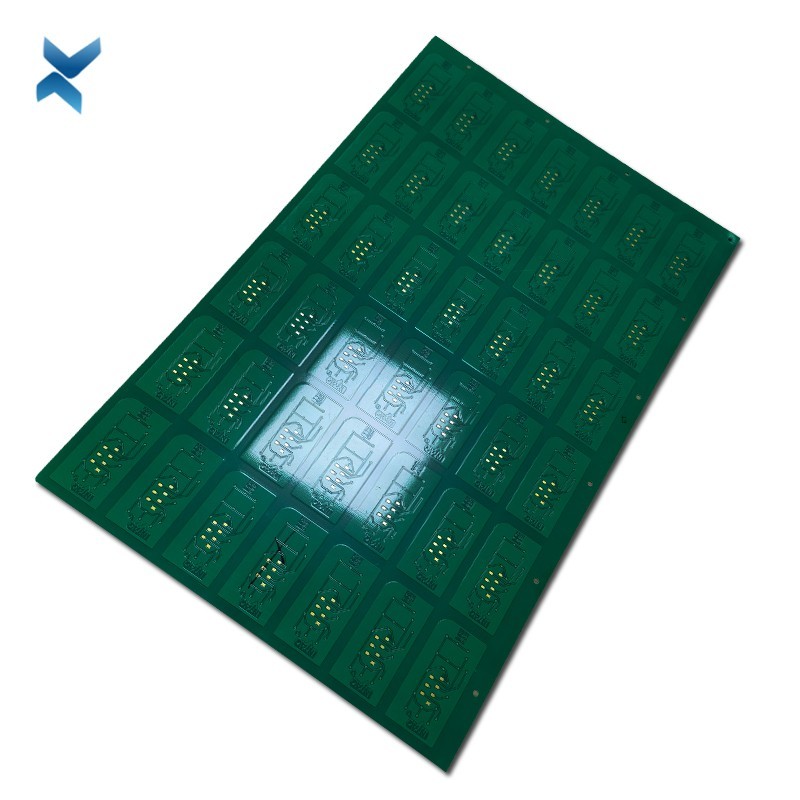

Doppio circuito a più strati parteggiato del PWB di HDI per elettronica 3

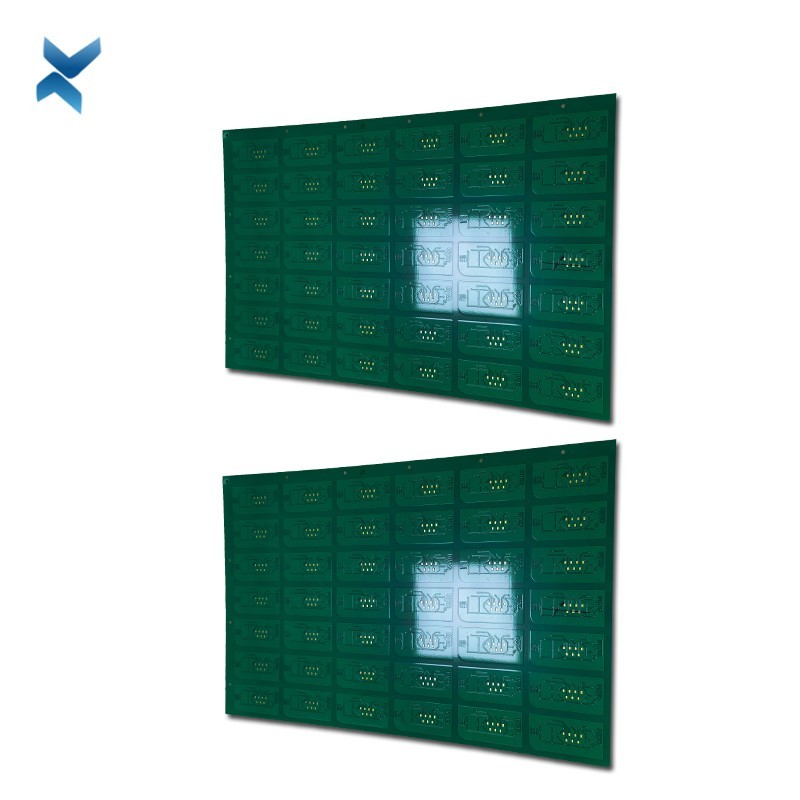

Doppio circuito a più strati parteggiato del PWB di HDI per elettronica 4

FQA



1. Che cosa è oro duro in PWB?

La finitura di superficie dura dell'oro, anche conosciuta come oro elettrolitico duro, è composta di strato di oro con gli agenti indurenti aggiunti per la durevolezza aumentata, placcati sopra un cappotto della barriera di nichel facendo uso di un processo elettrolitico.



2. Che cosa è doratura dura?
La doratura dura è un electrodeposit dell'oro che è stato unito in lega con un altro elemento per alterare la struttura del grano dell'oro per raggiungere un deposito più duro con una struttura del grano raffinata.

I leganti più comuni utilizzati nella doratura dura sono cobalto, nichel o ferro.



3. Che cosa è la differenza fra Enig ed oro duro?
La placcatura di ENIG è duro molto più morbida della doratura.

Le granulometrie sono circa 60 volte più grandi con la placcatura di ENIG e funzionamenti di durezza fra 20 e 100 HK25.

La placcatura di ENIG sostiene bene a soltanto 35 grammi di forza o di di meno del contatto e la placcatura di ENIG dura tipicamente meno cicli che duro placcando.



Una tendenza popolare fra i produttori è la saldatura del bordo--bordo.

Questa tecnica permette che le società producano i moduli integrati (che contengono spesso dozzine di parti) su un singolo bordo che può essere sviluppato in un'altra assemblea durante la produzione.

Un modo semplice di produrre un PWB che è destinato per essere montato ad un altro PWB è di creare i fori di montaggio turriti.

Questi inoltre sono conosciuti come «i vias turriti» o «dentellature.»
